Schlagwort-Archive: EN C

Skywalk Mint

Leistungsstarkes 2-Leiner Design in der C-Klasse

Der Beginn einer neuen Ära: Unser EN-C 2-Leiner MINT! Konstruiert auf Basis unseres X-Alps Schirms für versierte XC-Piloten sowie Wettbewerbseinsteiger.

Bei der Entwicklung des Flügels konnten wir maßgeblich von unserer langjährigen Erfahrung in der 2-Leiner Konstruktion profitieren. Die raffinierte Bauweise kombiniert die einfacheren Flugeigenschaften und die höhere passive Sicherheit von Schirmen der C-Klasse mit der Leistung höher klassifizierter Geräte. Dadurch eignet sich der MINT hervorragend für ambitionierte Piloten, die einen Schirm mit Top-Performance möchten, jedoch das intuitive Handling eines kompakten Flügels bevorzugen.

Mit dem 2-Leiner MINT ist der Leistungssprung von der B- zur C-Klasse noch deutlicher definiert, was dem Piloten neue Horizonte eröffnet.




Eine neue Ära: 2-Leiner Performance für die Sportklasse!
Basierend auf unserem X-Alps Schirm. Top-Leistung trifft auf intuitives Handling.

WIE FLIEGT SICH DER MINT?

Der MINT spricht direkt auf Steuerimpulse an und dreht leichtgängig aufgrund der moderaten Streckung. Dadurch kann der Schirm auch in starker Thermik gut nachzentriert werden – was Dir vor allem bei windversetzten Bedingungen einen deutlichen Vorteil verschafft. Der Steuerdruck ist klar definiert, so hast Du den Flügel auch in turbulenten Bedingungen gut im Griff. Der MINT hat ein einfaches Startverhalten, das keine spezielle Starttechnik erfordert und bietet Dir in der Luft eine sportliche und spaßige Dynamik. Der Schirm eignet sich vor allem für erfahrene Aufsteiger aus der High B Klasse, die ihr aktuelles Equipment voll ausfliegen, als auch für erprobte Sport- und Wettkampfpiloten.

Bei der Konzipierung des MINT wurde höchster Wert auf die Spannungsverteilung gelegt, sodass die Kappe für die Klasse sehr stabil ist, Dir aber immer das nötige Feedback übermittelt. Der Beschleuniger ist leichtgängig zu betätigen und Du kannst den Schirm im beschleunigten Flug ermüdungsfrei und effizient über die B-Steuerung stabilisieren. Die ausgefeilte Kappenkonstruktion in Kombination mit dem 2-Leiner Aufbau garantieren eine Gleit- und Steigleistung an der Spitze der Sportklasse und darüber hinaus. Die außergewöhnliche Leistungsfähigkeit des Schirms wurde in den ersten Wettbewerben der Saison bereits eindrücklich unter Beweis gestellt!

JET-FLAP Icon

2 LEINENEBENEN MIT B-STEUERUNG

Verringert die Anzahl an Leinen und damit den Luftwiderstand. Ermöglicht einen schnellen, effizienten Flugstil. Vorteile: mehr Leistung, volle Kontrolle im beschleunigten Flug und eine bessere Übersicht am Startplatz.

RIGID FOIL

Nylonfäden halten die Flügelnase sowie das Profil in Form und sorgen für einen konstanteren Staudruck. Vorteile: Besseres Startverhalten und mehr Leistung.

MINI RIBS

Die Verdopplung der Zelle am Achterliek erhöht die Formstabilität erheblich. Vorteil: Weniger Verwirbelungen verbessern die Aerodynamik und damit die Leistung.

3D-SHAPING

Die exakte Berechnung der Flügelnase und der Einbau eines weiteren Tuchstreifens verringert die Faltenbildung in diesem sensiblen Teil des Schirms. Vorteile: exakter geformte Kappe, mehr Leistung.

SHARK NOSE

Die Shark Nose-Technologie verbessert in Kombination mit einem entsprechenden Flügeldesign die Druckverteilung in der Schirmkappe erheblich. Vorteile: deutlich satteres Fluggefühl und deutliches Leistungsplus vor allem beim beschleunigten Gleiten.



Größe 75 85 95 105 115 125
Anzahl der Zellen 68 68 68 68 68 68
Fläche ausgelegt (m²) 20,26 21,38 22,70 24,20 25,67 26,94
Fläche projiziert (m²) 17,29 18,24 19,37 20,65 21,90 22,98
Spannweite ausgelegt (m) 11,34 11,65 12,01 12,40 12,77 13,08
Streckung ausgelegt 6,40 6,40 6,40 6,40 6,40 6,40
Streckung projiziert 4,92 4,92 4,92 4,92 4,92 4,92
Schirmgewicht (kg) 4,30 4,45 4,60 4,80 5,10 5,30
Gewichtsbereich zertifiziert (kg) 55 – 75 65 – 85 75 – 95 85 – 105 95 – 115 105 – 125
Musterprüfung EN: C* EN: C* EN: C* EN: C* EN: C* EN: C*
* Seit dem 01.02.2022 sind in der EN Norm bei der Verwendung von Faltleinen Bewertungen mit EN C möglich. Vorher waren Schirme, die mit Faltleinen getestet wurden, automatisch EN D. Die Umsetzung der aktualisierten EN Norm in die LTF wird derzeit bearbeitet.
Welche Vorteile ermöglicht die B-Steuerung?

Die B-Steuerung ist – neben dem geringen Leinenwiderstand – der größte Vorteil der 2-Leiner Technologie. Diese ermöglicht einen sehr effizienten und schnellen Flugstil im beschleunigten Zustand. Der Kraftaufwand ist dabei im Vergleich zu 3-Leinern um ein Vielfaches geringer.

Was muss ich bei der B-Steuerung beachten?

Generell kann eine Steuerung über die B-Tragegurte die Bremse nicht ersetzen. Deshalb empfehlen wir, die B-Steuerung nur im beschleunigten Flug zu verwenden. Dennoch kann die B-Steuerung aber auch bei Trimmspeed verwendet werden. Dabei ist zu beachten, nur kurze, korrigierende Impulse zu setzen, ansonsten besteht durch Überziehen die Gefahr eines Strömungsabrisses!

Benötigen die Stäbchen im Schirm eine spezielle Handhabung, Packmethode?

Aufgrund der Steifigkeit der Rigid Foils ist beim Packen darauf zu achten, dass sich die Rigid Foils nicht verbiegen, verformen oder knicken. Deshalb empfehlen wir, den mitgelieferten GUARDBAG sowie die Packing Tubes zu verwenden.

Unsere empfohlene Packanweisung findest Du im PRO GUIDE oder im Video.

Nur bei sorgfältigem Packen wird der MINT über lange Zeit seine maximale Performance behalten und sauber fliegen. Wenn der MINT über längere Zeit nicht benutzt wird, empfehlen wir den Schirm der Länge nach im GUARDBAG zu lagern und nicht zusammenzufalten.

Nach wie vielen Flugstunden muss der MINT getrimmt werden?

Bei nur zwei Leinenebenen haben Trimmänderungen eine größere Auswirkung auf das Flugverhalten. Da die Trimmänderung anfangs am größten ist, empfehlen wir eine Überprüfung der Trimmung nach den ersten 25 Flugstunden. Danach hängt es davon ab, wie sorgfältig Du den Gleitschirm behandelst, wie oft und wo Du fliegst. Als Anhaltspunkt empfehlen wir eine Überprüfung der Trimmung mindestens 1x jährlich.

Wie hoch ist die Gleitleistung,Trimm- und Maximalgeschwindigkeit?

Generell veröffentlichen wir keine Leistungsdaten, denn eine Veröffentlichung wäre aus folgenden Gründen unseriös:

1) Der Unterschied zwischen strömungstechnisch guten und weniger guten Gurtzeugen, beziehungsweise Sitzpositionen, kann eine Gleitzahl oder mehr betragen.

2) Die Leistung steigt mit der Schirmgröße. Ein großer Schirm leistet immer besser als dasselbe Gerät in einer kleineren Größe.

3) Es gibt im Gleitschirmfliegen kein normiertes Verfahren zur Messung von Leistungsdaten. Die Geschwindigkeit z.B. ändert sich mit der Flughöhe und mit der damit verbundenen unterschiedlichen Luftdichte, aber auch mit dem Gesamtgewicht des Systems.

Kann ich beim MINT die Ohren anlegen?

Ja, es ist möglich die Ohren über die BIII-Stammleine anzulegen. Eine genaue Anweisung dazu findest Du im PRO GUIDE.

Kann ich mit dem MINT Klapper simulieren?

Der MINT wurde mit Faltleinen zertifiziert. Das Provozieren von Seiten- und Frontklappern durch das Ziehen an den A-Tragegurten ist daher nicht möglich. Für die Simulation von Klappern sind unbedingt Faltleinen erforderlich. Der Faltleinensatz ist nicht Teil des Lieferumfanges und kann inklusive Einbauanleitung über Deinen skywalk Händler bestellt werden.

Wie berechne ich mein Startgewicht?

Das Startgewicht berechnet sich aus dem Gewicht des Piloten (inklusive Kleidung) und dem Gewicht der Ausrüstung.
Die Ausrüstung beinhaltet das Gurtzeug, den Rettungsschirm, den Gleitschirm selbst, mitgeführte Fluginstrumente und sonstiges Gepäck.

Darf ich an meinem skywalk Gleitschirm die Steuerleinen kürzen?

Veränderungen an der Bremse können sich negativ auf die Flugeigenschaften und Extremflugmanöver auswirken. Der Gleitschirm benötigt den Vorlauf im beschleunigten Flug, da der Schirm ansonsten ungewollt angebremst wird- was zum Leistungsverlust führt. Bei zu kurz eingestellter Bremse kann es zu Komplikationen bei der Ausleitung von Extremflugmanövern kommen.

Darf ich Änderungen an meinem skywalk Schirm vornehmen?

Nein, denn der Schirm ist genauso wie er ausgeliefert wird zugelassen. Selbst die Bremsleinenlänge ist Bestandteil des Trimms und darf nicht verändert werden.

Dein MINT Paket

Der MINT High Performance XC kommt mit:

  • 1x GUARDBAG Innenpacksack
  • 1x Packing Tube
  • 1x BASIC GUIDE
  • 1x Multifunktionstuch
  • 1x Stickerbogen
  • 1x Ersatz-Klebesegel

Quelle: https://skywalk.info/de/project/mint/

OZONE Photon

PRODUKTINFO
2-Leiner der Sportklasse
Der Photon liefert annähernd die Leistung der Wettkampfklasse für erfahrende Piloten der Sportklasse. Das gesamte Ozone Know-How über 2-Leiner ist in das Design dieses Schirmes eingeflossen. In dieses Projekt steht für eine lange Entwicklungsphase mit umfangreichen Prototypen und hunderten von Flugstunden und Sicherheitstests, und wir sind mit der “Wahren Leistung” (True Performance) in realen XC Bedingungen sehr zufrieden. Der Photon bildet die vermisste Verbindung zwischen dem konventionellen 3-Leiner und Hochleistungsschirmen wie dem Zeno2 oder dem Enzo3.
Das Design
Der Photon wurde aus dem Zeno2 entwickelt. Die Streckung ist etwas geringer, und die Zellenanzahl ist moderater. Zudem haben wir ein typisches Profil gewählt. Indem wir die Krümmung vergrößert haben, haben sich einige Komfort-und Handling Faktoren verbessert, und die Winglets kompensieren den Effekt der stärkeren Krümmung auf die Rollstabilität und das Verhalten beim Spiralen. Das Endergebnis ist der zugänglichste 2-Leiner, den wir bislang entwickelt haben.
Das Flugverhalten
Der Photon fühlt sich dank seines stabilen Profils und seiner Segelkohäsion spannweitig und über die Flügeltiefe den gesamten Geschwindigkeitsbereich hinweg kompakt und solide an. Er ist auf Sicherheit und einfache Handhabung hin getrimmt, und verfügt über ein großartiges Handling. Die Leistung des Flügels ist sofort offensichtlich – wir sind nie zuvor einen EN C Schirm mit so viel Gleiten geflogen. Das ist ein wahrer 2-Leiner, der dem Piloten im gesamten Geschwindigkeitsbereich eine direkte Kontrolle des Anstellwinkels erlaubt, was ein Sicherheitspuls für erfahrene Piloten ist, und eine höhere Durchschnittsgeschwindigkeit ermöglicht, während man durch turbulente Luft gleitet. Dieser Schirm ist ein ideales Sprungbrett für alle, für die diese Art zu fliegen neu ist.
Die Leistung
Die Gleitleistung kommt der des Zeno2 sehr nahe, aber die verbesserte Segelkohäsion und die geringere Streckung machen ihn weniger fordernd und angenehmer zu fliegen. Wenn es um die Geschwindigkeit geht, dann ist das der schnellste EN C Schirm, den wir bisher entwickelt haben: schneller als der D4, M7 und der Zeolite, und die Spitzengeschwindigkeit ist nur wenig geringer als die des Zeno2. Es ist wesentlich, dass er bei diesen Geschwindigkeiten solide und komfortabel ist. Und die Winglets verbessern die Rollstabilität um im beschleunigten Flug mehr Effizienz zu erreichen.
Die Passive Sicherheit
Ein ausgiebiges Testen unseres Ozone R&D Teams auf das Verhalten des Photons bei Einklappern hat gezeigt, dass der Schirm leicht den Sicherheitsbestimmungen der Klasse entspricht, und sein Verhalten bei Seiten- und Frontklappern dem des Delta4 sehr ähnlich ist. Wir testen unsere Schirme nicht nur in ruhiger Luft, und da ist auch der Photon keine Ausnahme. Wir haben viele hundert Stunden damit verbracht, den Schirm herauszufordern, und das bei realen Bedingungen, um seine Solidität im realen Leben und sein tatsächliches Erholungsverhalten von Einklappern zu bestätigen, und um somit sicherzustellen, dass dieser Schirm für Sportklasse Piloten geeignet ist.
Der Pilot
Der Photon ist EN C zugelassen und in sechs Größen erhältlich. Er ist für erfahrene Piloten geeignet, die bereits Schirme der EN C Kategorie geflogen sind, über ein hohes Maß an Fähigkeiten verfügen, den Schirm zu kontrollieren, und SIV Erfahrungen haben, die vor kurzem aufgefrischt wurden.
Farbwahl


Photon
Bestellinfo
The current production time is approximately 28 days from order to shipping (updated daily). Contact your dealer to place your order.
Lieferumfang

Your OZONE wing is delivered standard with the following accessories:
Special Folding Pillow, Concerto Light Folding Bag, Key Ring, Bottle Opener, Certificate of Authenticity, Two Sheets of White Sticky Cloth, Riser Bag
You may choose to add something to your order, such as: Glider Backpack, Easy Bag (quick stuff sack), or OZONE Clothing and Accessories.
Anfragen
Anfrage Probeflug

FOTOS

Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider
Image slider

SPEZIFIKATIONEN
GRÖSSEN
XS
S
MS
ML
L
XL
Anzahl der Zellen
71
71
71
71
71
71
projizierte Fläche (m2)
16.1
17.4
18.9
20.2
21.5
23.1
Ausgelegte Fläche (m2)
19.1
20.7
22.3
23.9
25.5
27.3
projizierte Spannweite (m)
8.7
9.0
9.4
9.7
10.1
10.4
ausgelegte Spannweite (m)
11.1
11.6
12.0
12.5
12.9
13.3
projizierte Streckung
4.7
4.7
4.7
4.7
4.7
4.7
ausgelegte Streckung
6.5
6.5
6.5
6.5
6.5
6.5
Flügeltiefe (m)
2.17
2.25
2.34
2.43
2.5
2.59
Glider Weight (kg) *
4.28
4.47
4.75
5
5.27
5.55
Certified Weight Range (kg)
60-75
70-85
80-95
90-105
100-115
110-130
EN / LTF
In Progress
C
C
C
C
C
* Weights may vary up to 50gm per size due to slight variations in the manufacturing of the fabric used.
Material
Obersegel: Dominico N20D
Bottom Surface Cloth: Porcher 7000E71
Rib cloth: Porcher 9017E29 (hard) / Porcher 7000E91 (hard)
Upper lines: Edelrid 8001 & Edelrid 9200
Mid lines: Edelrid 8001
Lower Lines: Edelrid 8001
Downloads
Manual: EN
Manual: DE
Manual: FR
Rigging Diagram
Line Chart
Certification Documents
Size XS
Size S
Size MS
Size ML
Size L
Size XL
Persönliche Farbwahl


OZONE COLOUR REFERENCE (W/W/W/W)

Tripple Seven Queen 3

Neue Maßstäbe setzen – Einmal mehr

ES IST SOWEIT! Wir dürfen euch die Triple Seven Queen 3 vorstellen, den EN C-Schirm, mit dem DU deine ehrgeizigsten Flugziele erreichen kannst!

Die Queen 2 wurde 2017 vorgestellt und wurde, dank ihrer beispiellosen Mischung aus Beutzerfreundlichkeit und Leistung, schnell zum Referenzschirm in der C-Klasse. Die Wettbewerbsergebnisse haben dann gezeigt, was Queen 2-Piloten bereits wussten: Endlich ein Schirm für die breite Masse, der mit den Top-Schirmen in allen bis auf die verrücktesten Bedingungen mithalten kann.

Das neue Modell kann all das und noch mehr. Unsere Designer haben sich für ein klassisches EN C Design entschieden, mit 3 Leinenebenen wie bei der Queen 2, und haben mit Porcher Skytex einen neuen Materialmix gewählt. Auf dem Papier mag das alles nur wie eine kleine Überarbeitung klingen – bis du den Schirm fliegst und den Leistungssteigerung spürst! Dabei wird dir vielleicht auch auffallen, dass es dem Designteam gelungen ist, den neuen Schirm noch zugänglicher und einfacher zu fliegen zu machen; wir finden, dass sich der Schirm so gut wie eine Verlängerung deines Körpers anfühlt! Die neue Queen 3 – wieder einmal setzt sie die Standards in ihrer Klasse neu!

GreenRed

DESIGNER’S THOUGHTS

„Es war ein sehr aufregender Prozess, an der Queen 3 zu arbeiten. Die Queen-Linie der EN C-Schirme verkörpert das meiste von dem, was mir als Gleitschirmdesigner an unserem Sport am Herzen liegt: Leistung, Spaß in der Luft, Benutzerfreundlichkeit und passive Sicherheit.

Die Herausforderung, diese Aspekte auf die sinnvollste Art und Weise zu kombinieren, macht meine Arbeit interessant – und wenn ich Erfolg habe, auch erfüllend! Wenn du ein EN C-Pilot bist, WEISS ich, dass du mit diesem Schirm viel Freude haben wirst!“

Urban Valic, Queen 3 designer

FÜR WEN IST DIE QUEEN 3 GEMACHT?

Unser neuer EN C- Schirm ist für viele Piloten genau das Richtige: Egal ob du jemand bist der von der CCC- oder EN D-Klasse absteigt, aber nicht bereit ist, auf die Leistungsvorteile seiner bisherigen Schirme zu verzichten, oder jemand, der von der EN B-Klasse aufsteigt, seinen Horizont erweitern will, aber vor zusätzlichem Stress zurückschreckt – so oder so ist die Queen3 die ideale Wahl, um deine Streifzüge durch die Lüfte effizient, unterhaltsam und sicher zu gestalten.

TECHNISCHE DATEN UND GRÖSSE

GrößeSMSMLL
Zellenanzahl7373 7373
Fläche projiziert (m2)20.5
Fläche ausgelegt (m2)24.3
Spannweite projiziert (m)9.7
Spannweite ausgelegt (m)12.3
Streckung projiziert4.5
Streckung ausgelegt6.2
Gewicht Schirm (kg)5.2
Gewichtsbereich (kg)79-99
Zertifizierung LTF/ENCCCC

MATERIALIEN

CANOPY FABRIC CODE
ObersegelPorcher Skytex 38
UntersegelPorcher Skytex 38
ProfilePorcher Skytex hard finish 40
DiagonalrippenPorcher Skytex hard finish 40
Aufhängung und HauptleinenPPSLS Liros, Edelrid A-8000-U
MATERIALIEN TRAGEGURTE
Material13 mm Kevlar-reinforced Nylon webbing
UmlenkrollenHarken P18mm ball bearing pulley
MaillonsSpecial delta Maillon rapide
BremsaufhängungMagnet clip-in system

HAUPTMERKMALE

PAKET ENTHÄLT

  • Schirm Queen 3
  • Rucksack BOX in der Größe deiner Wahl (75,110,150)
  • Innenpacksack
  • Schirmgurt
  • Triple Seven T-shirt
  • Reparaturkit
  • Willkommenskarte
  • Brumelhaken

Quelle: https://777gliders.com/de/gliders/queen-3/

Swing Helios rs

INFO

Der Name HELIOS ist eine Hommage an die Sonne, die Streckenflüge und Flugabenteuer erst möglich macht.

Helios RS ist der Name unseres neuen leichten Leistungsflügels in der C-Klasse, der die scheinbaren Widersprüche zwischen Leistung und Komfort, sowie geringem Gewicht und schleichendem Leistungsverlust auflöst.

Bereits in der Entwicklungsphase avancierte der XC-Allrounder mit seinem direkten und präzisen Handling zum absoluten Lieblingsschirm unserer Testpiloten.

SplitGallery Image

Der gestreckte Flügel in Ultraleichtbauweise lädt durch sein geringes Gewicht und Packmaß zum Experimentieren mit alternativen Startplätzen und neuen Stecken abseits der ausgetretenen Pfade ein. Und sollten die Bedingungen mal anspruchsvoller werden, ist der HELIOS RS dank RAST für die C-Klasse sehr einfach zu kontrollieren.

Verglichen mit dem AGERA RS, der für schnelles, kompromissloses Gleiten ausgelegt ist, ist der HELIOS RS das Präzisionswerkzeug, um schwierige Passagen, zickige Thermik und harte Turbulenzen entspannt und souverän zu meistern.

  • Leistungsstarker XC-Flügel mit einem Kappengewicht ab 3,6 kg
  • Vereint Sportlichkeit der C-Klasse mit maximalem Flugkomfort
  • Minimale Leistungsdegradation durch Nitinol-Verstärkungen und intelligente Leinengeometrie

Detailfotos



Lieferumfang

  • Swing HELIOS RS
  • Sherpa Backpack 130 l (Auf Wunsch Lieferung ohne Packsack möglich. Bitte bei Bestellung angeben
  • Protection Bag 2
  • Kompressionsband
  • Reperatur Ripstop-Gewebe-Aufkleber (transparent weiß)
  • Betriebsanweisung

DATEN

Helios RS XS S M L

LTF Musterprüfung (PDF) (PDF) (PDF) (PDF)
CEN Musterprüfung C C C C
Zulässiger Gewichtsbereich (kg) Min/Max inkl. Ausrüstung 70-85 80-95 85-105 100-117
Zellen 60 60 60 60
Flügelfläche (m²) 20,8 22,4 24,9 27
Flügelfläche projiziert (m²) 18 19,4 21,6 23,4
Spannweite (m) 11,2 11,7 12,3 12,9
Spannweite projiziert (m) 9,1 9,4 10 10,4
Streckung 6,1 6,1 6,1 6,1
Streckung projiziert 4.6 4.6 4.6 4,6
Schirmgewicht (kg) 3,6 3,9 4,1 4,4
Min. Sinkgeschwindigkeit (m/s) 1.0 1.0 1.0 1.0
Trimmgeschwindigkeit (km/h) 40±1 40±1 40±1 40±1
Max. Geschwindigkeit (km/h) 54±2 54±2 54±2 54±2

FEATURES

Technologien & Features






RAST

Das in der Praxis seit Jahren bestens bewährte RAST-System sorgt auch beim HELIOS RS neben dem Plus an Stabilität, Kontrolle und Leistung für das unnachahmliche und komfortable RAST-Fluggefühl.

Das patentierte Schottwandsystem ersetzt durch die ausgeklügelte Positionierung viele V-Parts, wodurch sein Eigengewicht nahezu vollständig kompensiert werden konnte.

So müssen auch diejenigen nicht länger auf die RAST-Vorteile verzichten, bei denen Packmaß und Gewicht eine entscheidende Rolle spielen.




Intelligente Leichtbauweise

Bei der Konstruktion des HELIOS RS haben wir neue Wege beschritten und das Innenleben extrem reduziert.

Möglich wurde dies durch eine innovative Kombination aus Spann- und V-Bändern mit einer darauf optimierten Leinengeometrie und der richtigen Positionierung von RAST.

Durch eine erhöhte Anzahl an Leinen-Anlenkpunkten in Verbindung mit sehr kurzen Topleinen kommt der HELIOS RS mit nur 5cm breiten V-Bändern aus, ohne dass die Kappe an Steifigkeit verliert.

Auf kappenversteifende Wires im Bereich der C-Ebene konnte gänzlich verzichtet werden.

Die Vorteile dieses Konzeptes sind:

  • Reduzierung von Gewicht und Packmaß
  • Höhere Stabilität in Turbulenzen
  • Einfacheres Handling am Boden und beim Packen


Nitinol-Nasenverstärkung:

Nitinol ist eine hochfeste, temperatur- und korrosionsbeständige Formgedächtnis-Legierung. Der Name Nitinol ist ein Akronym für Nickel Titanium Naval Ordnance Laboratory. SWING setzt als einer der ersten Gleitschirmhersteller seit langem auf das aus der Medizintechnik bekannte Material als Nasenverstärkung im Gleitschirmbau.

Im Gegensatz zu Nylon-Verstärkungen ist das hochwertige Material unempfindlich in Bezug auf Feuchtigkeits- und Temperaturschwankungen und somit längen- und formstabiler.

Für dich bedeutet das:

  • Eine messerscharfe Eintrittskante mit maximaler aerodynamischer Güte, auch bei hohen Geschwindigkeiten
  • Gleichbleibende Spannung über die gesamte Lebensdauer
  • Das Packen „Zelle-auf-Zelle“ ist nicht zwingend erforderlich und die Verstärkungen nehmen keinen Schaden, auch wenn der Schirm über einen längeren Zeitraum stark komprimiert wurde




C-Steuerung

Die bewährte SWING C-Bridge für die Pitchkontrolle wurde beim Helios RS durch eine Wippe ersetzt, die den C2-Tragegurt mit dem B-Tragegurt verbindet.

Der Pilot kann so durch herunterziehen des C-Tragegurtes während des beschleunigten Fluges effektiver den Anstellwinkel beeinflussen, ohne den Fußbeschleuniger auszulassen zu müssen.

Leistungsorientierte Piloten können den Helios RS dadurch beschleunigt aktiv kontrollieren und steuern.

Für Richtungskorrekturen oder als Notsteuerung empfehlen wir die Steuerung separat über den C1-Tragegurt.




Perfekte Abströmkante

Die aerodynamische Qualität der Abströmkante hat beim Gleitschirm maßgeblichen Einfluss auf die Leistung.

Aus diesem Grund wird beim HELIOS RS das Ballooning in diesem Bereich, zusätzlich zu den bewährten Miniribs, durch ein 3D-Shaping auf ein Minimum reduziert.

Der Clou: Die Nähte der Miniribs sind am Obersegel innenliegend, sodass auch bei Starts in unwegsamem Gelände keine Nähfäden am Boden einhaken und herausgezogen werden können.

FARBEN

Dream:

Helios RS - Colors



Rebel:

Helios RS - Colors



Snowflake:

Helios RS - Colors



Swing Color Design Tool

Wählen Sie Ihre Wunschfarbe für die jeweilige Farbfläche!

Obersegel, FlächePfeile ObersegelPfeile UntersegelFarbstreifen 1 OS.Farbstreifen 2 OS.Hinterkante OSUntersegel, FlächeRASTLogoschrift ObersegelLogoschrift Untersegel
Obersegel, Farbfelder RAST 3D AnsichtUntersegel


DOWNLOADS

Helios RS DE EN FR ES
Prospekt / Flyer
Betriebsanweisung PDF PDF
Service- und Kontrollheft PDF
Nachprüfanweisung PDF PDF PDF
Testberichte



Quelle:

http://www.swing.de/helios-rs.html

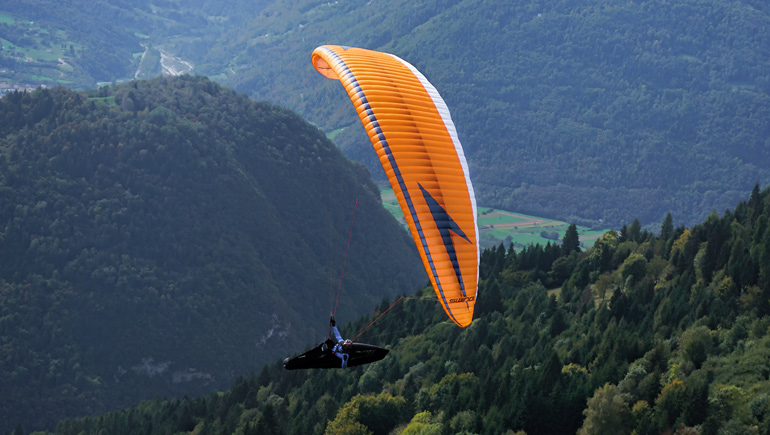

Swing Agera RS

Swing Agera RS

Watch the original Video on Paragliding.TV:

https://www.paragliding.tv/videos/swing-agera-rs/

INFO

Mit dem neuen AGERA RS präsentieren wir den ersten EN-C Schirm mit RAST!
Durch die Synergieeffekte aus der  Kombination von RAST mit  einem kompromisslosen Leistungsprofil definiert der AGERA RS die Sportklasse neu und verwischt die Grenzen zur Performance-Klasse.

swing agera rs

  AGERA RS Upgrade 2019 (betrifft alle Agera RS, die vor dem 01.01.2019 ausgeliefert wurden)

Flugverhalten:

Der AGERA RS ist ein leistungsstarker Flügel mit Zweileiner-Charakter.

Er lässt sich feinfühlig und äußerst präzise steuern und ist dabei selbst in starken  Turbulenzen unglaublich stabil und zuverlässig kontrollierbar. Durch sein kommunikatives Flugverhalten ermöglicht es der AGERA RS dem Piloten „die Luft zu lesen“ und selbst kleinste Aufwinde zu erspüren und zu nutzen.

In starken Bedingungen ist der AGERA RS so richtig in seinem Element und vermittelt Hochleister-Feeling pur:

Messerscharfes Durchgleiten von Turbulenzen bei Halb-, oder Vollgas verbunden mit perfekter Pitch-Kontrolle über die C-Bridge lassen bei Streckenjägern keine Wünsche offen. Ist die nächste Thermik erreicht, zieht der AGERA RS zielstrebig in die Thermik hinein und lässt sich spielerisch an die Basis zirkeln. Dabei unterstützt er den Piloten zu jedem Zeitpunkt mit klarem und direktem Feedback.

Damit der AGERA RS seine beste Leistung entwickeln kann, sind die Gewichtsbereiche sehr präzise erflogen und eng gesteckt und bilden zugleich den Bereich der optimalen Flächenbelastung ab.


Zielgruppe:

Der AGERA RS ist ein high-end Sportklasse-Flügel, der auch den Vergleich mit höher klassifizierten Geräten nicht scheuen muss. Mit seinem enormen Leistungs- und Geschwindigkeitspotential zielt er vornehmlich auf folgende Pilotengruppen ab:

  • Ambitionierte Gleitschirmflieger, sowie Strecken- und Wettkampfpiloten, die aktiv fliegen und in der Lage sind Kappenstörungen im Ansatz zu erkennen und zu verhindern, bzw. deren Auswirkungen zu minimieren. Alle gängigen Abstiegsmethoden müssen vom Piloten sicher beherrscht werden.
  • Piloten, die sich gewissenhaft auf den Umstieg auf einen CCC oder EN-D Wettkampfschirm vorbereiten wollen.

Den AGERA RS nur für gemütliches Kreisen im Hausbart zu nutzen wäre ungefähr so, als würde man mit einem Sportwagen nur durch Fußgängerzone fahren…

Technische Highlights:

  • RAST für mehr Stabilität und ein größeres Spektrum an erfliegbarer Leistung
  • Kompromissloses Leistungsprofil für hohe Geschwindigkeiten und beste Thermikeigenschaften
  • Nitinol-Stäbchen für eine messerscharfe Eintrittskante mit maximaler aerodynamischer Güte
  • Lastverteilung wie bei Zweileiner-Technologie. Die Last verteilt sich zu 90% auf die A- und B-Ebene. Die C-Leinen haben stützende Funktion und wirken nur bei Einsatz der Bremsen  oder Kappenstörungen. Auf diese Weise ist es gelungen, das Zweileiner-Feeling in die Sportklasse zu übertragen
  • C-Bridge für effiziente Pitch-Kontrolle und Steuerung über die hinteren Tragegurte
  • exklusives, sehr leichtes und haltbares Hightech-Tuch
  • Wettkampf-Beleinung für minimierten Widerstand
  • Hoher Trimmspeed
  • Intelligente und langlebige Leichtbauweise

Ein Kommentar unsers Entwicklungteams:

Es wird sehr viel über die Leistung von Gleitschirmen gesprochen, aber kaum jemand veröffentlicht zuverlässige Polare. Wir haben in mehreren Flügen mit dem TAS-Sensor und zwei paralell-geschalteten Instrumenten die Polare vom Agera R/L erflogen.



„Best-of“ Flüge mit dem Agera RS

Pilot: Stephen Noble

Startplatz: Dubbo – Australien  Distanz: freie Strecke – 287.30km (50.22km/h)

https://www.xcontest.org/australia/flights/detail:stanagle/1.11.2019/02:04


Pilot: Franz Sailer

Startplatz: Unternberg  Distanz: FAI Dreieck – 227,87km (25,69km/h)

https://www.xcontest.org/world/en/flights/detail:franky3230/20.04.2019/08:12


Pilot: Dietmar Siglbauer

Startplatz: Unternberg  Distanz: FAI Dreieck  – 202,4 km (20,2 km/h)

https://www.dhv-xc.de/leonardo/index.php?op=show_flight&flightID=1115131


Pilot: Tim Huber

Startplatz: Unternberg  Distanz: FAI Dreieck – 199,2 km (22,5 km/h)

https://www.dhv-xc.de/leonardo/index.php?op=show_flight&flightID=1116093


Pilot: Walter Wojciechowski

Startplatz: Bassano  Distanz: Freie Strecke – 170 km (24,4 km/h)

https://www.xcontest.org/world/en/flights/detail:xcwalter/1.05.2019/09:49






Detailfotos



DATEN

Agera RS XS S SM ML L
*in Bearbeitung / in progress
** Die Leistungsdaten sind abhängig von der Flächenbelastung, den atmosphärischen Bedingungen und dem verwendeten Gurtzeug, sowie der Pilotenposition

LTF Musterprüfung C (PDF) C (PDF) C (PDF) C (PDF) C (PDF)
CEN Musterprüfung C C C C C
Empfohlener Gewichtsbereich (kg) Min/Max inkl. Ausrüstung 65-80 78-89 90-100 100-110 110-125
Zulässiger Gewichtsbereich (kg) Min/Max inkl. Ausrüstung 65-82 78-90 88-100 98-112 110-125
Zellen 69 69 69 69 69
Flügelfläche (m²) 20,4 22 24,3 26,7 29
Flügelfläche projiziert (m²) 17,7 19,1 21,2 23,2 25,2
Spannweite (m) 11,3 11,8 12,4 13,0 13,6
Spannweite projiziert (m) 9,0 9,6 10,1 10,6 11,0
Streckung 6,3 6,3 6,3 6,3 6,3
Streckung projiziert 4,8 4.8 4.8 4.8 4,8
Schirmgewicht (kg) 4,6 4,8 5,0 5,3 5,7
Min. Sinkgeschwindigkeit (m/s)

**

1.0 1.0 1.0 1.0 1.0
Trimmgeschwindigkeit (km/h)

**

40±1 40±1 40±1 40±1 40±1
Max. Geschwindigkeit (km/h)

**

55±2 55±2 55±2 55±2 55±2

DETAILS

Lieferumfang



  • Swing AGERA RS
  • Sherpa Packrucksack
  • Protection Bag 2
  • Kompressionsband
  • Betriebsanweisung

FARBEN

Darknight:

Agera RS - Colors



Energy:

Agera RS - Colors

Lime:

Agera RS - Colors

Rebel:

Agera RS - Colors



Aus produktionstechnischen Gründen können wir für den Agera RS zurzeit keine Sonderfarben anbieten.

DOWNLOADS

STIMMEN

Piloten Feedbacks


Der Agera RS bereichert zweifelsohne die Sportklasse: Ins Auge springt vorderhand seine unumstritten formidable Performance im Gleitflug. Vor allem im beschleunigten Flug bis hin zum Topspeed bei etwa 56 km/h besticht der Sportklasseflügel durch flache Polare sowie überdurchschnittliche Stabilität. Sollte es trotzdem mal „klappen“, darf der Pilot auf die Vorteile des RAST-2.0-Systems vertrauen, welches zweifelsohne einen flachen Knickwinkel und geringere Flächentiefe begünstigt. Etwas „anders“ präsentiert sich der Agera RS in der Thermik. Den Agera RS muss man im Aufwind auch definitiv „anders“ fliegen. Und zwar hochleistergerecht: mit ausreichend Speed … kaum Außenbremse … und konsequenter Gewichtsverlagerung! Dann präsentiert sich der schnittige Flügel im Aufwind drehfreudig, agil und stets superstabil.

Thermik Magazine – Agera RS Testbericht [PDF Download]


I participated in the Polish Sport a little as a joke. With Bassano friends we wanted to see who was the best, we all wanted to use the new Swing Agera RS, unfortunately then they didn’t attend the event. I do. In the days before the race I tried the new Agera RS and I immediately felt that it had potential, flying against the CCCs like Enzo 3 and Boomerang 11 I had good feelings, flying in the small Recoaro Dolomites the day was turbulent and weak, I tried the safety of the sail, excellent, it was enough to bite the brakes and stable and safe sailing.

The RAST works well preventing clasps perfectly. The sail test was perfect. On the first day of the competition held in Alpago, my Agera RS immediately fell above the other sails, especially when it came to the thermals and the ridge near the rocks, I had them brought and climbed much more than the others. I was great in front of everyone without any problem, I had an extra gear, perfect.

Even the following two days the stability and safety helped me a lot and I also won the second and third tasks, always staying ahead of everyone, the whole task very easily. The fourth and last day no one has closed due to coverage. Excellent result for this Agera RS with RAST works well, stability, efficiency and safety in EN-C are perfect.

I thank Swing, Maurizio Bottegal for the trust.

Nevastro Federico


Bei den Spreewald Open 2019 durfte ich den Swing Agera RS in der Größe L ausprobieren. Die Vorhersage für den 3. Tag / 2.Task des Wettbewerbs war „gute bis sehr gute Thermik“. Der Tag blieb jedoch weit hinter den Erwartungen zurück. Im Startbart konnte ich einige EN-C Schirme abhängen. Für mich eine völlig neue Erfahrung, da sonst leichtere Piloten in schwachen Bedingungen immer an mir vorbeiziehen. Einmal an der Basis angekommen, war es quasi ein Selbstläufer die 23 km kurze Aufgabe im Halbgas abzufliegen. Vielen Dank an Swing und den Konstrukteur Michael Nesler für diesen wirklich gelungenen Schirm, mit dem ich meinen allerersten Task-Sieg in einem Gleitschirm-Wettkampf erfliegen durfte.

Ronny Schmidt


Flachland-Stresstest für den neuen Agera RS

Getreu dem Motto einen Schritt zurück und zwei nach vorne, durfte ich bei den Spreewald Open in Cottbus vergangene Woche den neuen Agera RS unter Wettkampfbedingungen testen. Nach vielen Jahren auf Enzo’s, aber zuletzt geringer Flugpraxis entschied ich mich bewusst vorerst dazu.
Genauso wie man sich bei einem Klassenaufstieg an die neuen Anforderungen der Schirme gewöhnen muss, so ist dies auch beim Klassenabstieg der Fall. So richtiges Hochleisterfeeling sollte man daher auch nicht erwarten. Was die Agilität, sowie die Gleit-und Steigleistung betrifft, muss sich der Agera RS aber keinesfalls verstecken. Im Gegenteil, besonders auffällig erschien mir die gute Gleitleistung bei 1/3 beschleunigt. Auch gegen den Wind schlägt sich der Schirm überraschend gut. Das Startverhalten speziell an der Winde kann man schon fast als schulungstauglich beschreiben. Selbst Rückenwindstarts sind absolut kein Problem. Alles in allem ist Swing ein sehr ausgewogener Flügel gelungen, bei dem man keine Überraschungen erlebt, aber dennoch eine brauchbare Leistung zur Verfügung hat.

Martin Serner


I made some glide comparisons with an Artik 5 which is a very good glider in that matter, and found out many times that the Agera RS has IMHO, the highest glide on a C ever seen. Indeed, the glide is simply amazing, with a trim speed that’s slightly faster than an Artik 5 fully loaded. I even tried some glides with an LM6 size SM and found out that the Agera RS plays in that class in terms of gliding in moving air. I also felt that when there’s turbulence and difficult windy conditions, that the Agera RS performs at it’s best. So when i let it fly ! the glide angle is superb for a C certified glider. I forgot to say that the Agera RS doesn’t seem to have a shark nose, and the leading edge looks similar to the Nyos RS, with more cells of course, and smaller openings.

Ziad Bassil – Agera RS SM Review




The words to describe my first experience are ‚curious and excited’… I generally only add 1 new item to my flying however in this occasion I also flew the connect 3 for the first time but normally I’m in the connect 2, which may not count as too much new equipment as both have seaboards and are quite similar.
The site was my regular inland site and the time was after the peak thermic period. The air was boyant and the lift was abundant near the ridge and some small climbs away from the hill. I flew without a Vario sound and concentrated on feeling the air through the harness.

The glider gave more feedback than my Nyos RS as well as all of the other EN C glider I have flown in the last 15 years which was helpful in searching for the light lift. I managed to climb faster than my friends on the day and push out from the ridge to new areas and loose very little height. On a few occasions I played with the speed bar and felt the glider became more solid. The initial height loss on application was coupled with high speed, however the glider seemed to flatten out and glider forever to headwind areas I had not flown to before.
I top landed and gave the glider to a friend that zoomed around the sky and I was unable to catch him to take a picture of the top surface. I can’t wait to try the glider again! Excited and curious about how it goes in stronger lift.

Andrew Polidano
Chief Flight Instructor




My record flight is done definitely thanks to the new wing. I exchanged BGD Lynx to Swing Agera RS and I feel as if this wing had inner aluminium frame. In the strong turbulence, I feel very confident and sefaly. The performance is outstanding. I highly recommend it ?

Walter Wojciechowski
XC Walter




I am Reyee, a Chinese fresh pilot. I had a 190km flight with Agera in Australia .
Thanks for providing such excellent wing. That was my second time fly Agera RS ,also my second time to try a EN C class wing(I used to fly Nyos RS). it performance very nice and gave me a wonderful memory.

FYI, the flight log is here:   https://www.xcontest.org/world/en/flights/detail:reyee/27.12.2018/01:19

这把伞的表现牛逼的超出意外,means „The wing perform so amazing over my expect“ in Chinese.
Hope other pilot will join to fly with Agera RS.

Reyee Wu
Chinese XC Pilot



Quelle: http://www.swing.de/agera-rs.html

Gin Rage 2

Gin Rage 2

HIER DAS AKTUELE VIDEO AUF: www.PARAGLIDING.TV:

ACRO (EN 926-C)

POWER AND CONTROL

Der Rage wurde für Profi-Acropiloten designed, die Helikopter, Infinity Tumblings, Rhythmic SAT und McTwists fliegen wollen mit einem Maximum an Power, Kontrolle und Stabilität. Der Rage vermittelt über die Bremsen ein unvergleichliches Gefühl von Power. Er reagiert sehr präzise auf Bremseinsatz und beendet Stalls und Trudeln easy. Dies macht Heli-Connections sicherer und einfacher und gibt seinem Piloten ein Gefühl von hoher Effizienz.

TECHNISCHE DATEN

GRÖSSEN 17 19.5
ausgelegte Fläche (m2) 17.0 19.5
ausgelegte Spannweite (m) 9.7 10.4
ausgelegte Streckung 5.6 5.6
projizierte Fläche (m2) 14.4 16.9
projizierte Spannweite (m) 7.9 8.5
projizierte Streckung 4.3 4.3
anzahl Zellen 54 54
Gleitschirmgewicht (kg) 5.4 6.1
Empfohlener Gewichtsbereich (kg) 70-90 80-100
Zulassung EN 926C EN 926C

Der Rage ist das Ergebnis einer lang anhaltenden Testphase mit vielen Entwicklungsschritten der GIN Test & Entwicklungsteam Piloten.

Die ersten Rage Prototypen in 2012 hatten als Novum bereits die “lower sail vents” Eintrittsöffnungen. Diese Eintrittsöffnungen sind geschlossen im Normalflug und nur wenn der Flügel gestallt wird öffnen sie sich um den Staudruck in der Kappe zu vergrössern. Der Flügel ist auch stark mit Rigifoils unterstützt. Dies hilft der sanften Performance des Rage selbst bei den radikalsten Manövern. Der elliptische Grundriss unterstützt die Stabilität bei Stallmanövern.

Der Rage dominierte den Acro World Cup 2013 und belegte in der Synchro Kategorie den ersten Platz bei allen drei Competitions.

Adrian Hachen und Michael Maurer (das “Spälti Acro Team”):

“Um die besten Synchro-Manöver fliegen zu können ist es wichtig, dass der Flügel vorhersehbar reagiert. Nur wenn man die Manöver immer wieder auf die gleiche Weise wiederholen kann, kann man sie synchronisieren und in eine Show einbauen. Das Pitch-Moment des Flügels ist so stark, dass wir Pendelbewegungen ohne Speedbar fliegen können. Durch das präzise und vorhersehbare Stallverhalten des Rage können wir die Grenzen des Acrofliegens weiter nach vorne pushen.”

Den Rage gibt es in 2 Grössen. Der Rage 17 ist für Profi-Acropiloten und Wettbewerbspiloten, der Rage 19.5 eignet sich als erster Acro Flügel oder als Acro Flügel für schwerere Piloten.

GALERIE

FARBEN

WEITERE GLEITSCHIRME:

HIER DAS AKTUELE VIDEO AUF: www.PARAGLIDING.TV:

HOCHLEISTER- UND WETTKAMPFSCHIRM (EN D)

PURE LEISTUNG, FÜR XC-FLÜGE OPTIMIERT

Der Leopard verbindet auf aussergewöhnliche Weise pure Leistung mit einem angenehmen Handling. Deshalb ist der Schirm erste Wahl für ambitionierte XC-Piloten und angehende Wettkampfpiloten.

Gin Leopard TECHNISCHE DATEN

GRÖSSEN XS S M L
ausgelegte Fläche (m2) 20.5 22.32 24.22 26.7
ausgelegte Spannweite (m) 12.08 12.65 13.18 13.84
ausgelegte Streckung (CIVL) 6.86 6.9 6.93 6.93
projizierte Fläche (m2) 17.56 19.14 20.8 22.93
projizierte Spannweite (m) 9.79 10.25 10.71 11.25
projizierte Streckung 5.45 5.5 5.51 5.51
Flügeltiefe (m) 2.2 2.21 2.3 2.41
anzahl Zellen 86 86 86 86
Gleitschirmgewicht (kg) 4.85 5.30 5.65 5.95
Empfohlener Gewichtsbereich (kg) 70-88 85-102 95-112 105-127
Zulassung EN D EN D EN D EN D

Die Nähe zum Sport, das Bekenntnis zu Leistung, der außergewöhnliche Komfort – kein anderer Gleitschirm verkörpert diese GIN-Gene so konsequent wie der Leopard. Wie eine Essenz bringt er die richtungsweisenden Entwicklungen des Explorer (EN B) und Bonanza 2 (EN C) zusammen. In Kombination mit der Erfahrung aus über acht Jahren kontinuierlicher Entwicklung von 2-Leinern mit der Weltcup-gekrönten Boomerang-Serie, setzt der Leopard Statements für ambitionierte XC- und Wettkampfpiloten. Der Leopard ist GIN pur – auf höchstem Level mit vielen Neuerungen in mehreren Schlüsselbereichen:

Stabilität

Von Grund auf neu entwickelt Strukturen erhöhen die Stabilität des Leopard deutlich gegenüber bisherigen 2-Leinern und anderen Hochleistern. Ein geringes Pitch-Moment in Verbindung mit soliden Außenflügeln gibt dem Piloten die Möglichkeit, den Leopard in jeder Situation extrem präzise und entspannt zu führen.

Gin Leopard Charakteristik und Handling

Einer der herausragendsten Aspekte des Leopard ist die Art und Weise, wie sich der Flügel solide und kompakt anfühlt, ohne dabei hart abgespannt zu sein. Trotz der hohen Streckung fliegt sich der Leopard wie „aus einem Guss“ und verbindet den Piloten sofort mit den Elementen. Das Kurvendrehen ist präzise und gut koordiniert, der Flügel zieht automatisch in Richtung Thermik und die Pitch-Stabilität ist erstklassig.

Schirm-Feedback und einzigartiges Thermikverhalten

Die Steuerung des Leopard über die Bremsen und B-Gurte ist verzögerungsfrei und direkt. Der Schirm übermittelt alle Information geradlinig und gibt dem Piloten ein reales Feedback über die Situation in der Luft und die Verschiebung des Thermikzentrums. Beim Gleiten zeigt der Leopard eindrucksvoll seine Stärken. Über die Druckunterschiede an den B-Gurten lässt sich der Flügel einfach in der Konvergenz oder Richtung Thermik führen. Dabei muss der Pilot nur geringfügig eingreifen, da der Leopard durch sein einzigartiges Verhalten meist selbständig Richtung Thermik zieht.

DESIGNER NOTES

Die Entwicklung des Leopard war von Anfang an geprägt von der engen Zusammenarbeit zwischen den Designern Gin Seok Song und Torsten Siegel. Torsten erklärt uns, was bei der Entwicklung besonders wichtig war:

“Beim Leopard verwenden wir zum ersten Mal unser EPT-Profil (Equalized Pressure Technology) der zweiten Generation in einem Serien-2-Leiner. Dafür haben wir viel Arbeit in umfangreiche CFD-Analysen (Computational Fluid Dynamics) investiert, verschiedene Modelle miteinander verglichen und letztendlich ein komplett neues Profil entwickelt, welches ein außergewöhnliches Verhältnis aus Auftrieb und Widerstand besitzt. Die überarbeitete Profilnase und damit auch die Form der EPT-Eintrittsöffnung trägt wesentliche zur Minimierung des Luftwiderstandes bei, hält aber gleichzeitig einen konstant hohen Innendruck aufrecht, auch bei Turbulenzen. Das Ergebnis ist eine erhöhte Stabilität über den gesamten Geschwindigkeitsbereich. Dies wiederum führt zu einer verbesserten Leistung in bewegter Luft, mehr Ruhe und Stabilität, ein reaktionsschnelleres Handling und eine höhere Maximalgeschwindigkeit. Sehr viel Energie haben wir zudem in die Berechnung und das Optimieren der Segelspannung gesteckt. Das Ziel war dabei das gleiche wie bei der Profilentwicklung: mehr Leistung und ein verwindungssteifer Schirm, speziell in Turbulenzen.

Gin Leopard
Gin Leopard

Die 86 Zellen des Leopard reduzieren deutlich das Ballooning und erhöhen die Oberflächengüte. Die Kombination aus 3- und 4-Zellenblöcken wurde entsprechend der Form des Profils im beschleunigten Flug ausgewählt. Dies sorgt für eine saubere Krümmung über die gesamte Spannweite und trägt zusammen mit optimierten Leinenaufhängpunkten dazu bei, die Segelspannung gleichmäßig zu halten.

Insgesamt ist es die Kombination aus theoretischen Fortschritten und praktischen Verfeinerungen, die wir in zwei Jahren Testen auf der ganzen Welt durchgeführt haben, die dem Leopard seinen einzigartigen Charakter verleiht. Wir sind überzeugt, dass der Schirm im Moment das Beste ist, das die EN D-Kategorie zu bieten hat und ambitionierte XC-Piloten begeistern wird.”

Gin Leopard GALERIE

TECHNISCHE DETAILS

  • Das EPT-Profil (Equalized Pressure Technology) der zweiten Generation verbessert deutlich das Auftrieb-Widerstands-Verhältnis (CL/CD) und die Stabilität bei hohen Geschwindigkeiten.
  • 2-Leiner mit einfacher B-Steuerung
  • 86 Zellen sorgen für eine sauberere Oberfläche und reduziertes Balloning
  • Optimierter Mix aus 3- und 4-Zellen-Blöcken
  • Cross Beams für hohe Stabilität
  • Nicht ummantelte Aramidlinien
  • Minirippen an der Hinterkante

MATERIALIEN

Kappe

Obersegel Eintrittskannte: Porcher Skytex, 38 g/m²

Obersegel: Porcher Skytex, 32 g/m²

Untersegel: Porcher Skytex, 27 g/m²

Leinen

Oben: Edelrid 8000 / U-050 / 070 / 090 (unsheathed aramid)

Mitte: Edelrid 8000 / U-050 / 090 / 130 (unsheathed aramid)

Stammleinen: Edelrid 8000 / U-050 / 070 / 190 / 230 / 360 (unsheathed aramid)

FARBEN

https://i1.wp.com/d33wubrfki0l68.cloudfront.net/8d08862f2a54db9699cb42a90040da1daebb621e/00961/img/pg-leopard-colours.png?w=474&ssl=1 – Farben

LIEFERUMFANG

Gin Yeti DOCUMENTS

EN Testbericht

Betriebsanweisung

Test GIN LEOPARD by ZIAD BASSIL ?
Monday, July 8, 2019

GIN Leopard S



GIN Leopard size XS  75-88

The Gin Leopard is the 2019 new 2 liner from GIN with 7.12 aspect ratio.
I have the XS size (70-88) and I flew it at 88 all up.
Launching the Leopard in nil wind needs a steady pull to reach overhead. In a strong wind, it launches perfectly.

In the air, I immediately felt at home under the Leopard. The pitch movements are very dampened and the leading edge tends to get slightly back upon entering the lift on this XS size. It has a very neutral pitch behavior apart form this very little or may I say “slight delay” to pull you inside the core.  Some pilots will find this feature amazing but some would prefer a slight pitch forward. It depends on pilots taste.
For instance, the Zeno S (70-90) size at max weight also tends to have a neutral pitch with a very slight pull forward sometimes, when the thermals are a bit sudden and strong. The Leopard felt more tamed in pitch feel.
In roll, I also felt that the Leopard is a comfortable glider to fly despite the Aspect ratio! The roll also feels more dampened and could be similar to the Zeno S.
In strong air it needs a good D pilot.

There are no yaw movements, and the Leopard feels like a whole very solid structure flying above your head.
The brake authority on this Leopard S size is truly nice! It has a short brake response with very good authority that enabled me to core practically a wide range of different thermals, especially very small ones. For an aspect ratio of 7, the Leopard can be considered as a very direct and agile glider. For sure the overall handling and brake authority is a step over the Zeno S and I really was very pleased to fly the Leopard in thermals. I can describe the handling as linear, direct, precise.

The climbing ability of the Leopard is nice for the category. But I felt that this exceeds of comfort in pitch sometimes get you a slightly delayed entering into those mellow 1 m/s thermals. I must insist that the overall climb is very good! and even in a strong and sudden lift, the Leopard S will pop up very quickly. It’s just in those small thermals that you feel that you need that extra forward pull from the leading edge…
Comparing it with a Zeno S, I felt that the Zeno could have a slight edge in float ability in those very weak thermals.Doing some glides with an M7 S, just to get an idea, showed me that the Leopard has a very slight edge at trim, but especially better in headwind glides and of course at the bar. If we match the top speed of the M7, the Leopard has a very slight edge.
I found a 20 km/h over trim took at 900 ASL with overlapping pulleys.  There’s a medium pressure while pushing the bar. A slightly more than the Zeno, but quite ok.

The B controls are slightly harder than the Zeno ones. I was able to keep the glider easily overhead while at bar in moderate air. In fact, it felt that at bar the Leopard gives a more taught and comfortable feel.
Ears with outer A’s are small but stable. Funnily, if you pull them quickly and release, they will be stuck in nicely, exactly like on the M7!  They can get you around -2 m/s with bar…The ears with outer B’s are is also doable and efficient with -2 m/s coupled with half bar.
The leading edge is very solid. There’s a lot of pressure!Conclusion for the XS size 75-88 :
The S size might react differently as smaller glider are sometimes trimmed a bit different.
It’s amazing how technology is getting us more accessible high aspect ratio gliders.
The good authority on the brakes enables the pilots to control better the Leopard, and it could be considered a comfortable 2 liner for the intended category of pilots.
Good overall performance, a bit close to Zeno, nice top speed, very homogenous and taught feel.



Thanks to Ziad Bassil

Weitere: https://www.paragliding.tv/videos/gin-yeti-tandem-3/

Quelle: https://www.gingliders.com/de/paragliders/leopard/

https://www.paragliding.eu/gin-osprey-tandem/
